DMS-SCADA数据采集与监控系统V2.0正式发布
发布于:2020-09-03 来源:大禹汇智
大禹科技的DMS-SCADA系统推出已经一年多了,DMS-SCADA以其优异的设备联网能力、数据实时采集和监控能力获得了用户的一致好评。随着DMS-SCADA产品定位及功能的逐步明确,结合用户实际应用的需求,大禹科技对DMS-SCADA系统进行了全面升级,全新的DMS-SCADA(V2.0)版本即日起正式发布,新一代SCADA产品采用先进的互联网技术和测控技术打造,适用性更加广泛、易用性更强、功能更加丰富,完全依据军工行业业务应用特点而开发的各种功能模块,更加符合军工行业的业务应用需求,该系统的应用将为军工企业提高设备联网率、提升设备自动化管控、构建企业级物联网、提高产品质量一致性、提高企业产能打下坚实基础。
新功能介绍
DMS-SCADA(V2.0)系统在原有的功能基础之上,针对架构层面、现场执行层面和自动化执行层面都进行了大幅优化,新增许多重量级功能,可以让用户业务工作能力成倍增加。
一、 DMS-SCADA(V2.0)系统支持B/S、C/S相结合的架构模式
最新的2.0版本增加了C/S、B/S混合架构模式,可根据用户实际应用场景选择独立部署或联合部署,选用灵活的部署模式更符合用户实际需求。

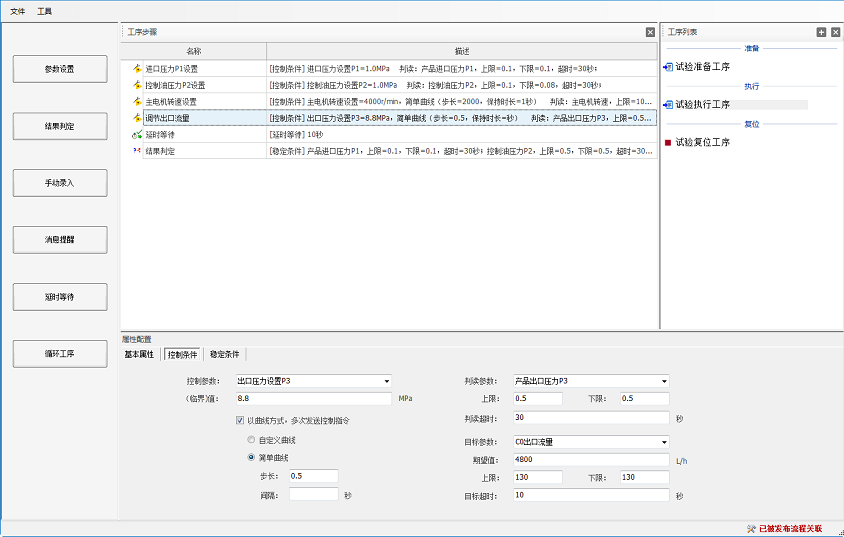

二、 DMS-SCADA(V2.0)系统实现工艺自动化执行
DMS-SCADA(V2.0)系统与DMS-ASS软件集成实现试验、测试过程的工艺自动化执行,可以帮助用户以软件程序的方式替代人工手动操作并自动化的进行试验,将产品试验、测试效率提高2-3倍,彻底解决工作效率低,质量控制难的问题。

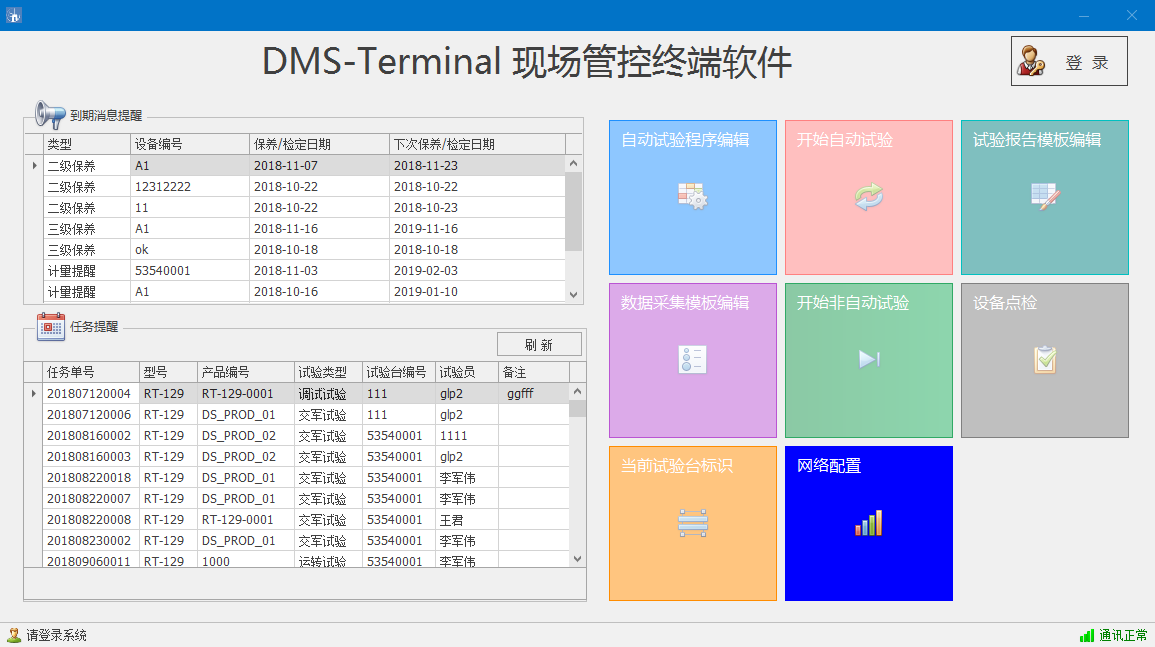

三、 DMS-SCADA(V2.0)系统实现现场执行管控
DMS-SCADA(V2.0)系统与DMS-Terminal软件集成实现现场级的实时业务管控,可以从DMS-SCADA系统直接下发任务信息给现场终端管控软件DMS-Terminal,同时DMS-SCADA可以直接获取DMS-Terminal提交的现场各种信息、数据,从而真正构建调度管控和现场管控两个层面的统一化管理,提升统一调度管理的能力,将实时管控延伸到现场端。
系统架构
系统采用分布式架构部署。系统网络中的每一个节点,独立执行分配的任务,不会因为一个节点的离线,影响整个网络的运行。该架构拥有独立的实时高速缓存功能,可以实现多通道、多设备的同步实时数据采集,并具备实时远程操控的管理能力。

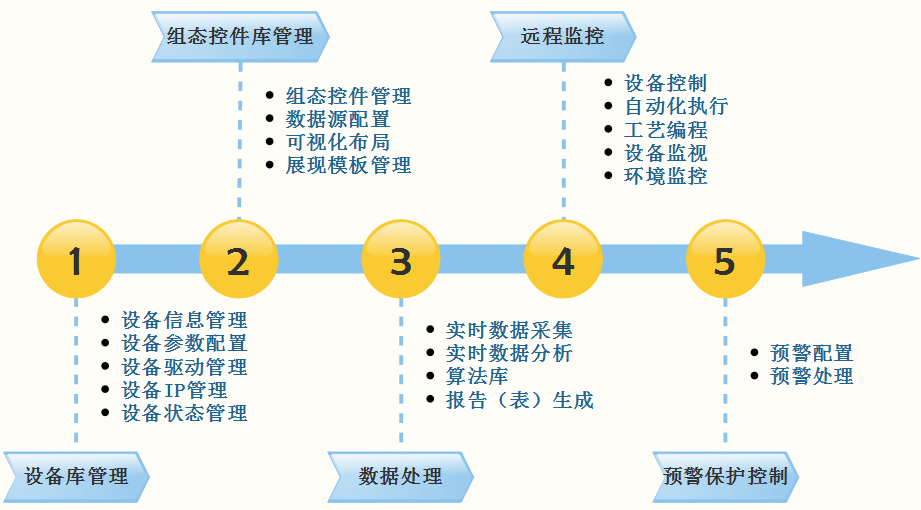

系统特性

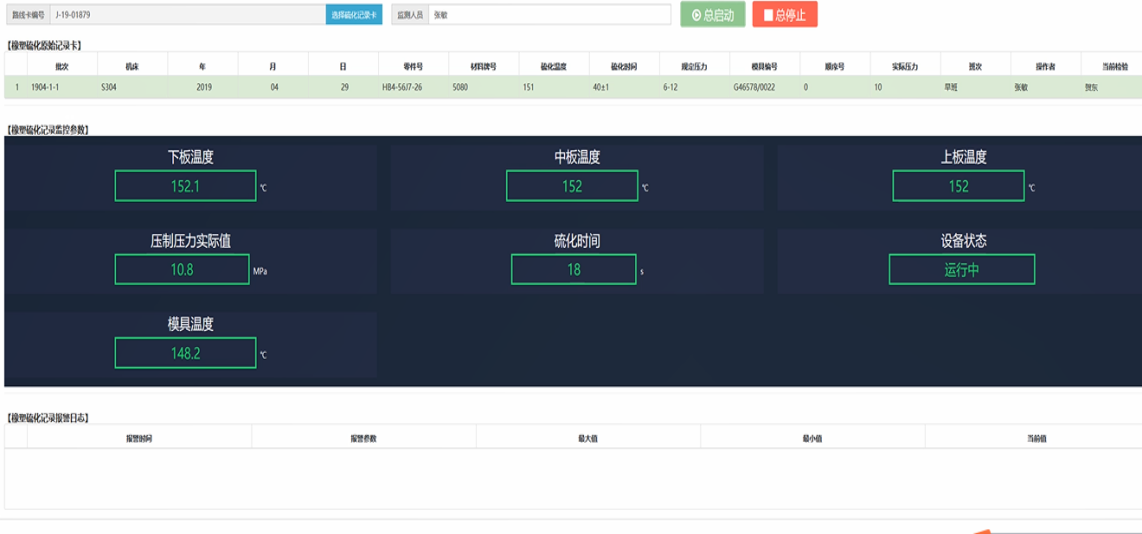

1、 实时数据采集
▪ 采集信号:电压、电流、电阻、热电偶、应变片等传感器信号
▪ 通道数量:可根据需求扩展
▪ 硬件触发:模拟触发和数字触发。包括开始触发、停止触发和参考触发等功能
▪ 采样率:最高可达1MS/s/ch-10MS/s/ch(3.3V电平)
▪ 综合采样精度:优于0.1%
▪ 传感器标定

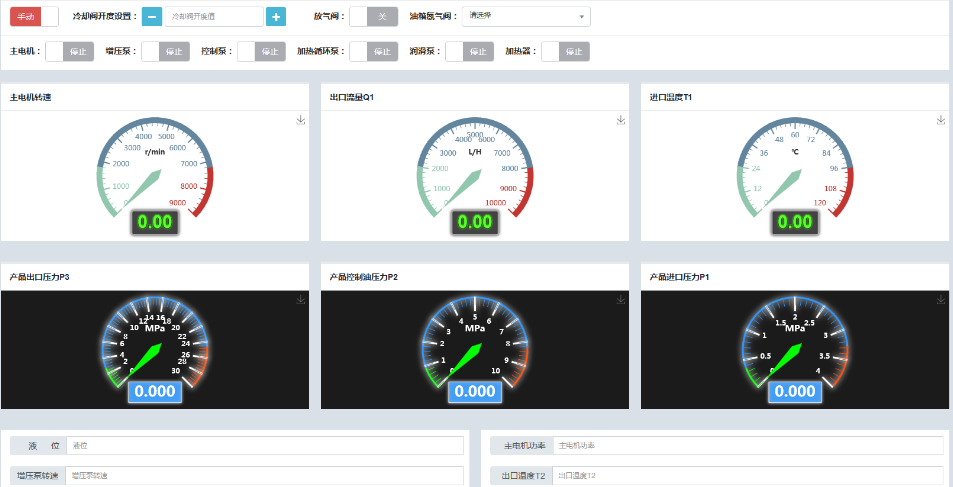

2、 组态控件库
▪ 丰富的组态控件库资源,可以实现可视化组态控件管理
▪ 可制作各种工艺画面。包括:工艺流程画面、参数显示画面、参数设定画面、系统画面、控制画面
▪ 动态组态控件数据源配置,可灵活配置组态控件的数据源

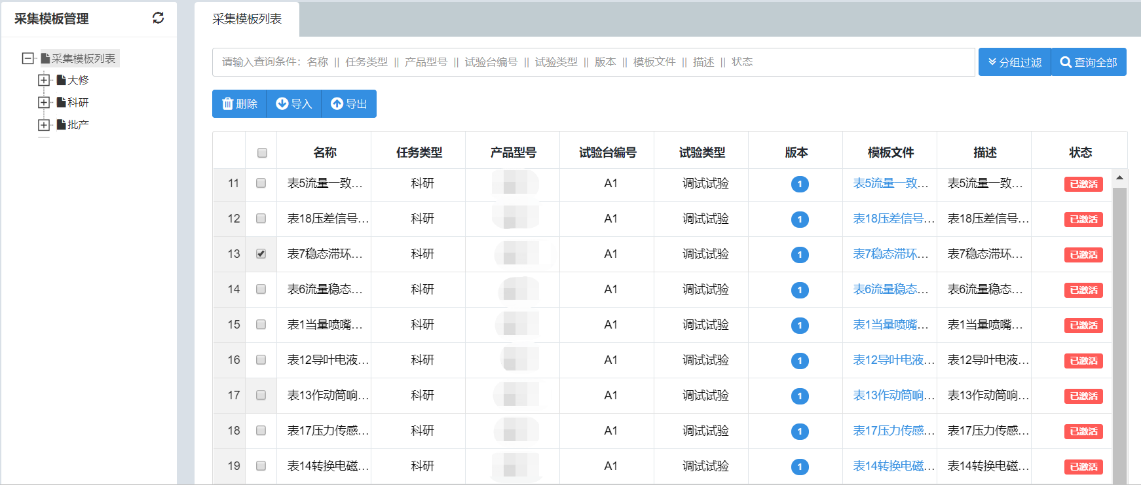

3、设备库管理
▪ 设备状态监控
▪ 设备采用网络化技术连接到系统内,进行配置化管理
▪ 可视化配置设备参数通道、参数设置、采集设置、IP地址管理等信息
4、图像采集
▪ 边缘检测
▪ 颗粒分析
▪ 光学字符识别(OCR)

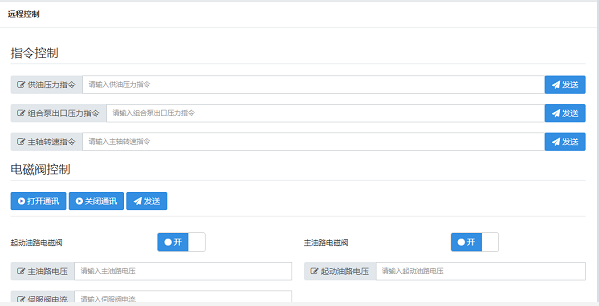

5、控制功能
▪ 电磁阀、电机、气缸、加热器
▪ 其他控制元件、控制算法导入
6、支持多种通讯接口
▪ 支持常见的网络通讯和数据协议,如TCP/IP、UDP、HTTP、HTTPS、FTP、FTPS,、OPC DA、OPC UA等
▪ 支持多种工业总线,如RS485、Modbus、Profibus、CAN、FlexRay等,用于和第三方设备进行数据交互
▪ 支持多种航空总线,如1553B、ARNIC429、AFDX和FC等,用于航空航天类系统测试
7、分析处理
▪ 分析算法配置、滤波算法选择、频谱分析
▪ 数值/曲线显示、显示数据源设置、通道放大显示
▪ 历史曲线查看
8、环境监控及预警
▪ 可集成视频监控系统,实现环境实时监控
▪ 可集成环境温湿度传感器、烟雾、油雾、噪音等传感器实现环境监控具备多级预警及自动处理机制
9、丰富的软件扩展接口
▪ 可与MES、TDM、ERP等各类系统平台实现集成,负责平台的自动数据采集及控制
10、无需代码开发,导入文本一键生成
应用领域
北京大禹汇智科技有限公司自主研发的DMS-SCADA(V2.0)系统应用领域很广,其产品主要面向的领域和部门包括:航空、航天、电子、兵器、船舶、核电、汽车等行业的试验测试部门、装配调试生产线及车间、检验检测部门、环境试验部门等,适用于相关业务执行过程的实时数据自动化采集及监控管理。该系统也是为用户构建现场级物联网的核心基础平台。
