项目背景
为保证其优异、稳定的性能,涡轴涡桨发动机机械液压产品,必须要经过严苛的试验来验证可靠性。其中,寿命试验是为了评价产品寿命特征的试验,是可靠性试验中最重要、最基本的项目之一,它是将产品放在特定的试验条件下考察其失效(损坏)随时间变化的规律。从时间上来说,不同型号产品的寿命试验需要耗费几百小时甚至几千小时,在同一状态验证下,试验人员需要不断重复操作,人力成本和时间成本极高。如果可以基于自动化的思想,开发出一套不依赖具体型号和具体试验类型的通用的自动化软件,以程序自动操作代替人工手动操作、自动进行试验,对于企业和一线员工来讲都将是一个降本增效、极为重要的突破。
解决方案
为了帮助用户解决上述问题,大禹汇智公司自主开发的DMS-ASS自动化测试序列管理软件应运而生,具有优秀的功能和架构,并在多家单位取得了良好的应用效果,在寿命试验领域拥有众多用户。

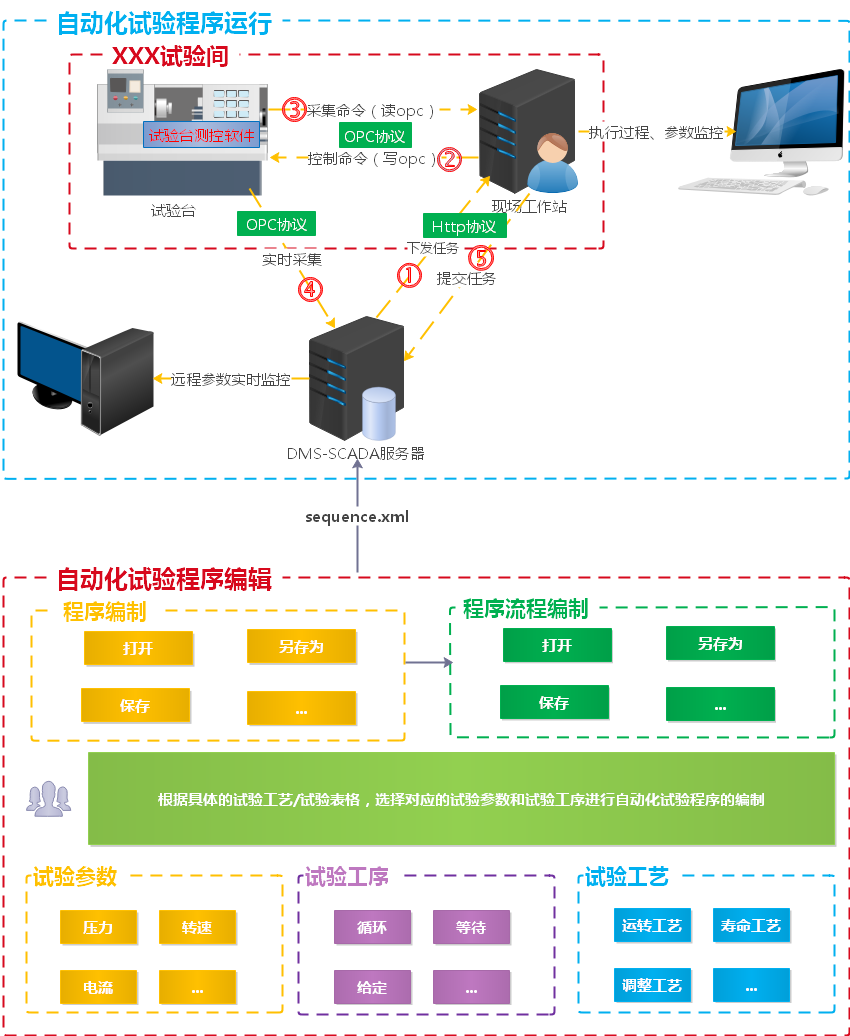

DMS-ASS的具体架构如下图所示:包含自动化试验程序编辑和自动化试验程序运行两个部分。
针对编辑部分,系统提供了一个可视化编程环境,内置了诸如参数给定、结果判读、循环执行、延时等待、工步跳转等多种不同类型的试验工步,允许设备管理员、工艺员以及设计人员通过可视化配置的方式将产品复杂的工艺过程和不同的试验条件进行“编程”,极大的降低了自动化试验程序编制的门槛。
针对运行部分,系统能够根据试验任务定义的型号、试验类型等描述信息自动下载对应的自动化程序,并进行加载、解析和执行。向下可以通过OPC协议和下位机进行命令给定和结果判读,向上可以进行数据的监控、报警和存储。DMS-ASS分为网络版和单机版,网络版可以和DMS-TDM(大禹试验数据管理系统)无缝集成,实现试验数据的实时采集、监控和存储;单机版则可以脱离DMS-TDM系统,单独运行。
功能解析
1、自动化试验程序编辑

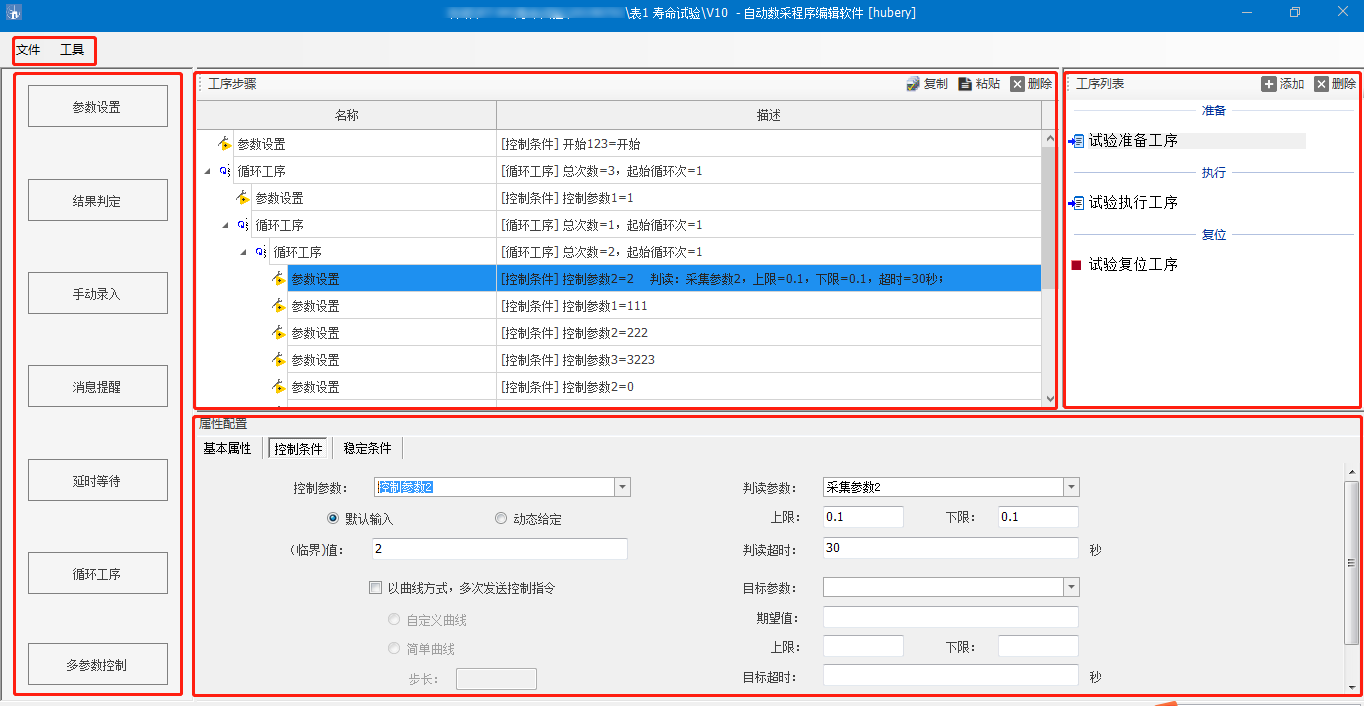

自动化试验工艺编辑如下图所示:
■ 功能菜单
系统包含诸如创建、保存、复制、粘贴、删除、发布、自检、调试等功能,方 便对编辑的程序进行操作。
■ 工序列表
根据试验工艺的先后顺序,确定准备工序、执行工序和复位工序。
■ 工序步骤
将每一个试验动作,抽离成一条具体工步指令,比如参数给定、数据判读、延时等待、循环执行、跳转等。
■ 属性配置

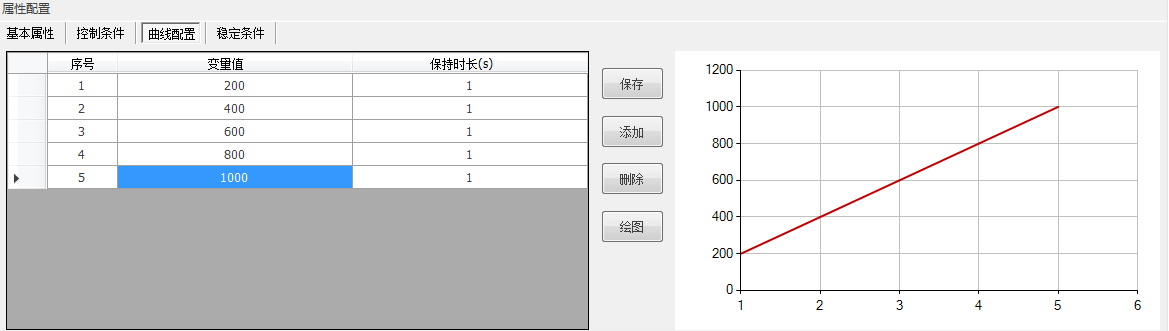

属性配置配合不同的工序步骤以完成不同场景需求,比如配置给定值、延时时长、判读上下限、循环次数等。
将专业的试验工艺和程序结合起来,通过可视化编辑,能够让没有编程基础的试验工艺人员就能将专业的试验工序拆解成能自动执行的程序。从上层应用来实现试验的自动化载荷谱编制,解放了试验设备维护人员,为每个试验设备进行改造以满足自动化需求的工作;解耦了试验工艺和特定设备的强依赖关系。
2、自动化试验程序执行

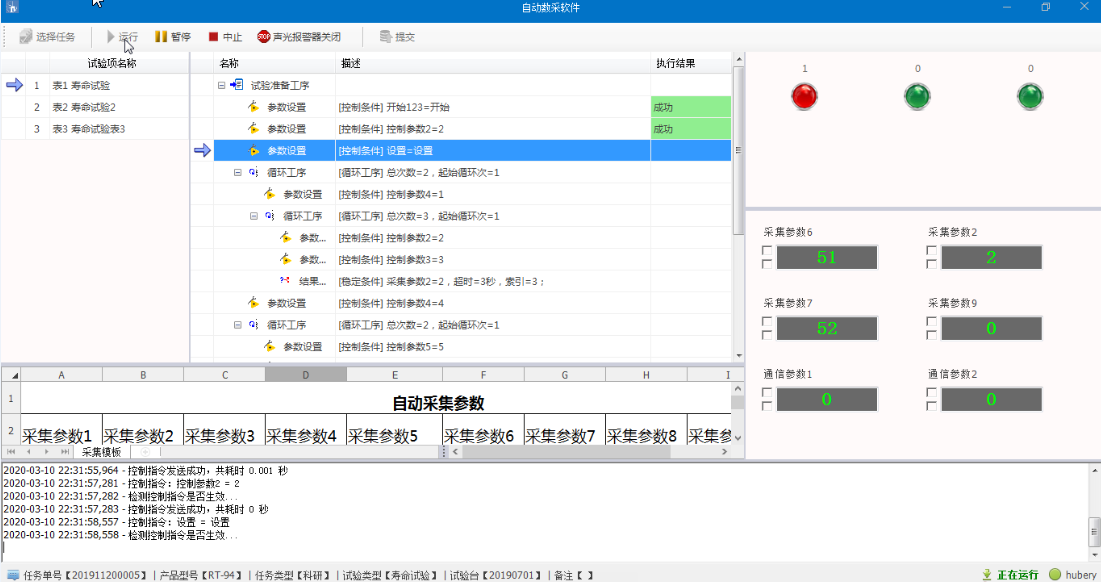

自动化试验程序执行平台如下图所示:
■ 任务关联
自动化试验程序执行可以和试验任务相关联,把每个试验过程看作为一个试验任务,可以动态关联不同的试验程序。
■ 执行器
执行器是自动执行的核心,在执行过程中,针对不同的工序类型,运用不同的算法,满足不同的试验需要。
■ 监控报警
对于一些关键重要参数,可以动态配置到监控面板,系统会实时监控,并根据所配报警策略实时报警提醒,增加安全保障。
■ 数据存储
试验自动化,不仅能够自动控制试验过程,而且能够自动采集数据,根据设定的采样率进行过程数据的采集,根据添加的工序类型,进行结果数据采集。将采集的数据入库保存,以待后续分析应用。
寿命试验的自动化,很大程度上减轻了试验工反复操作试验设备并记录较短时间内产品状态的工作量,将试验工艺、试验设备、试验经验知识相结合,实现试验设备的自动控制、试验数据的自动、直接采集,很大程度提高了企业试验信息化水平。
DMS-ASS自动化试验解决方案已经在多家企业进行了实践,并得到了广泛而良好的认可。基于自动化寿命试验的实施和推广,我们在诸如自动化试验安全控制、集中监控、多参数同时给定控制、多参数动态给定和判读等方面也积累了丰富的经验,我们将在后期陆续为大家分享。
更多实践
基于在自动化寿命试验领域的大量应用和实施,我们在诸如自动化试验安全控制、集中监控、多参数同时给定控制、多参数动态给定和判读等方面也积累了丰富的经验,我们将在后期陆续为大家分享更多应用案例。
