产品概述
DMS-ATE是大禹汇智自主研发的标准自动化测试设备，专门用于试验现场、试验人员用于执行试验过程的系列硬件设备。这些硬件设备包括DMS-10xx系列数据采集控制器、DMS-20xx系列温度记录仪、DMS-30XX系列状态检测仪、DMS-60xx系列高速数据采集系统、DMS-TRXX系列数据记录仪等，更多的硬件设备正在不断地补充中。这些硬件设备与DMS-Toolkit软件配合，实现被测信号的采集和执行机构的控制功能。

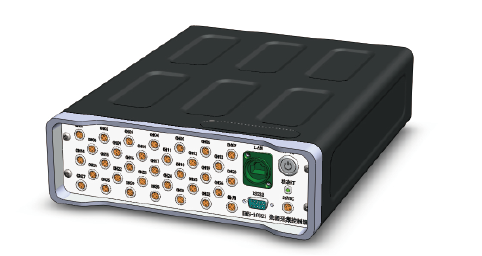

DMS-1032 数据采集控制器
DMS-1032数据采集控制器是大禹汇智公司自研的一款集数据采集器和控制器功能于一体的通用便携式测试设备。可用于电信号及各种传感器信号的测量，同时也可输出模拟电压信号或开关信号用于实现调节阀、开关阀、截止阀等各种执行器件的控制与动作。
功能特点
■ 系统配置
▪ 处理器速度：400MHz
▪ 运行内存：128MB
▪ 存储空间：256MB
▪ 操作系统：Linux实时系统
■ 通讯接口
▪ 网络接口：1个10Mbps/100Mbps自适应
▪ 串行接口：1个RS232接口
■ 模拟采集功能
▪ 采集信号：电压
▪ 测量范围：±10V、±5V、±1V、±0.2V
▪ 采集通道：32
▪ ADC分辨率：16位
▪ 输入耦合：DC
▪ 每通道最大采样率：10kS/s
▪ 采集精度：0.1%FS
▪ 触发功能：开始触发、停止触发
■ 数字采集功能 ■ 数字控制功能
▪ 采集信号：电压、开关触点 ▪ 控制电压范围：0~30VDC
▪ 测量范围：最大30VDC ▪ 控制电流：≤2A
▪ 采集通道：32 ▪ 输出类型：漏极输出
▪ 最大采样率：100kS/s ▪ 控制通道：32
■ 模拟控制功能 ■ 其他
▪ 输出信号：电压 ▪ 供电电压：24VDC
▪ 电压范围：±10V ▪ 功耗：≤30W
▪ 驱动电流：±3mA（每通道） ▪ 工作温度：-10°C~55°C
▪ 通道数量：4 ▪ 存储温度：-20°C~75°C
▪ DAC分辨率：16位 ▪ 物理尺寸：300mm*210mm*110mm
▪ 输出刷新率：100kS/s
▪ 输出精度：0.1%
DMS-2032 温度记录仪
DMS-2032温度记录仪是一款专门用于温度测量和数据记录的仪器，适用于测量Pt100型温度传感器，可以实时显示测量数据和曲线，并将数据存储到文件中，在试验结束后自动生成报表。
功能特点
■ 采集功能
▪ 测量对象：Pt100
▪ 测量范围：-200 °C～850 °C
▪ 采集通道：32，兼容三线和四线RTD
▪ 隔离类型：60VDC，CAT I，通道对地隔离
▪ 采样率：高分辨率模式，1S/1.6s；高速模式，50S/s
▪ ADC分辨率：24位
▪ 测量精度：-200 °C～150 °C ± 0.15 °C（环境
25°C，4线模式，高分辨率下，高速模式下增加
0.1°C误差）；150 °C～850°C ±0.20 °C（环境
25°C，4线模式， 高分辨率下，高速模式下增加
0.1°C误差）
■ 通讯接口
▪ 网络接口：1个10Mbps/100Mbps自适应
■ 其他
▪ 供电电压：24VDC
▪ 功耗：≤20W
▪ 工作温度：-10°C~55°C
▪ 存储温度：-20°C~75°C
▪ 物理尺寸：300mm（长）*245mm（宽）*260mm（高）

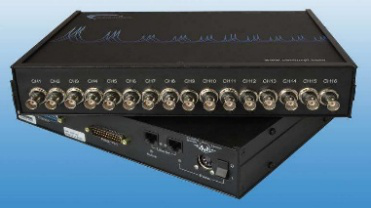

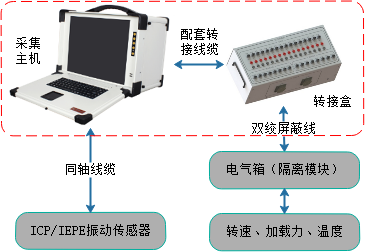

DMS-6032高速数据采集系统
DMS-6032高速数据采集系统是一款便携式的，应用于轴承的疲劳耐久性等各种试验过程中，可以对振动传感器、加速度传感器、转速传感器以及压力传感器等多种传感器信号进行采集、存储和数据分析的系统，为轴承的疲劳耐久性等多种试验提供技术保障与分析工具。在长期监测应用中，对某些频率成分或通频幅值进行趋势分析，预测故障发生。
功能特点
■ 系统配置
▪ PXI机箱及控制器
▪ 高速数据采集卡NI-PXI-4499
▪ 低频采集卡NI-PXI-6224, 32路AI，48路数字I/O
▪ 高频采集卡NI-PXI-6229, 32路AI（16位，250 kS/s），4路AO，48路DIO
▪ 信号适配及转接盒
■ 采集功能
▪ 测量对象：加速度、振动、转速、压力等传感器
▪ 通道数量：32 CH
▪ ADC分辨率：24位
▪ 最大采样率：102.4kS/s
▪ 动态范围：123dB
▪ 线性误差：0.1%
▪ 通频带：DC~41kHz
▪ IEPE激励：4mA
▪ 最大输入范围：30VDC
■ 分析功能
▪ 时域分析主要有数学运算、数据调理、滤波、固定重采样以及分析算法配置等功能
▪ 频域分析主要有FFT变换、小波变换、频谱和功率谱分析等功能
▪ 倍频程分析主要可显示原始数据的倍频程分析结果，“倍频程分析”的分析结果为柱状曲线，显示在“倍频程图”中。并在软件界面右侧“信息显示区”显示当前信号的“声压级（SPL）”

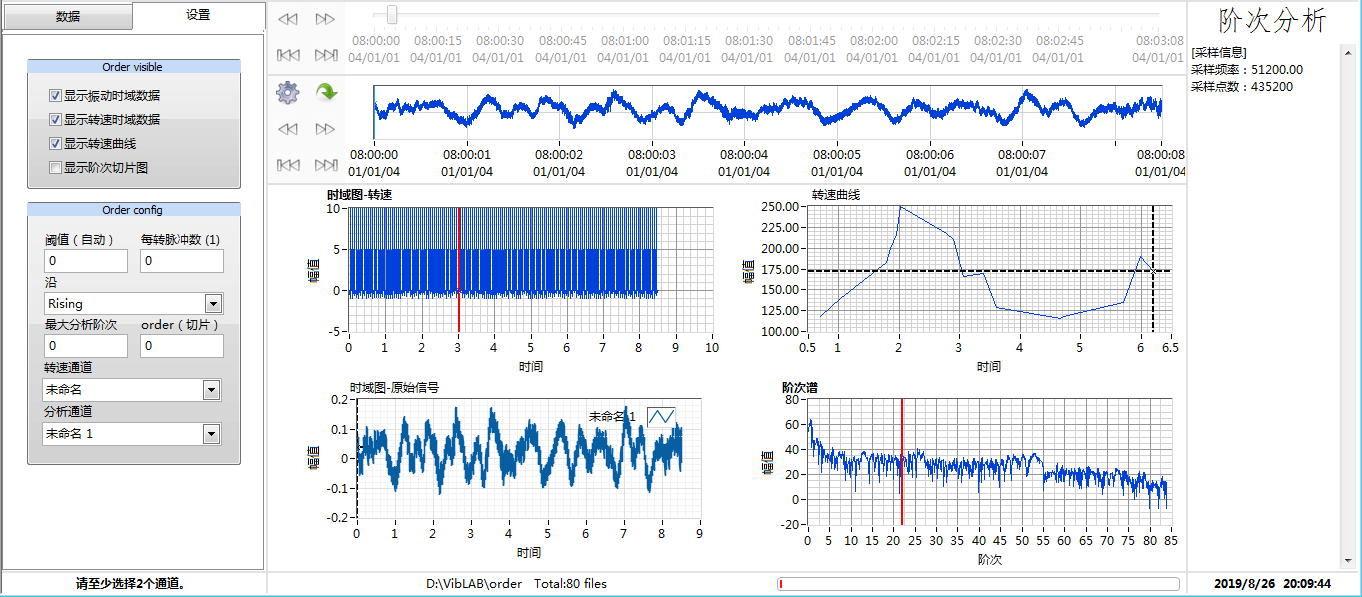

▪ 阶次分析主要有基于捕捉到的时间历程，提取单独阶次的幅值和相位信息，以及相对于一个或多个RPM的PAS或波形信号进行分析

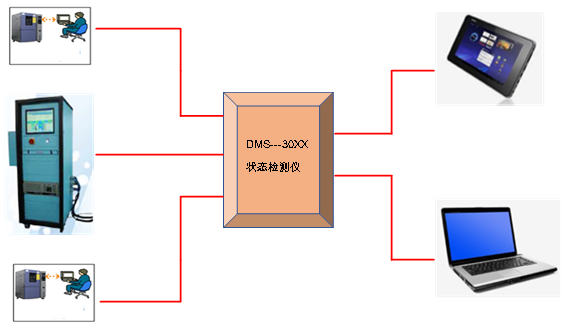

DMS-30XX系列状态检测仪
DMS-30XX系列状态检测仪是大禹汇智公司研发的一套小体积、高灵敏度、高精度的用于设备开关机状态和开关机时间检测的设备，通过专用的测试模块和配套测试软件，实现对试验设备远程监控的目的，使设备达到最大的利用率并提高测试效率。
状态检测仪需外部提供24V的直流电源供电，保证检测仪内部的核心控制器及其他逻辑电路单元正常工作，一个检测仪可同时检测5台设备的开关机状态及开关机时长，同时提供四路开关量控制信号控制设备的关断、启停，检测仪对状态量的检测结果将通过定制的通讯接口将数据上传至客户端。
主要硬件配套
■ 接口转换与适配模块
■内部微处理器模块
■ 其他集成电路
■ 数据记录模块
■ 通讯模块
主要功能
■ 设备开关机状态检测
■异常关机/断电报警提示
■开关机时长记录
■状态信息采集、记录、发送
■通用的Moudbus或TCP/IP协议
■定制化通讯接口（RS232/RS485/LAN）

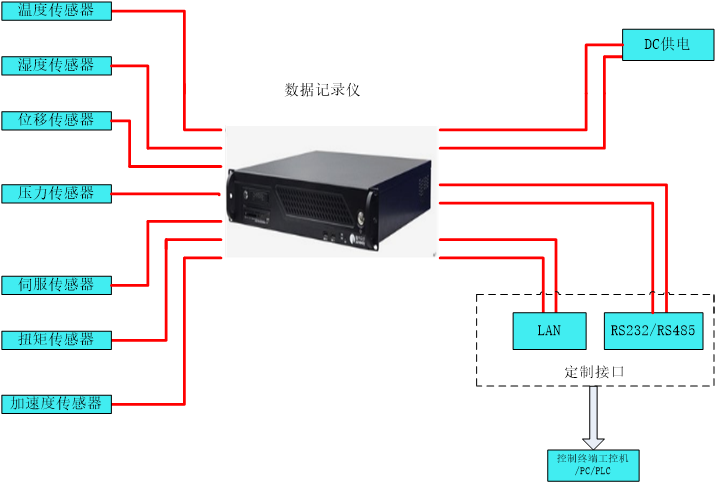

DMS-TRXX系列数据记录仪
DMS-TRXX系列数据记录仪主要解决用户现场现有标准环境试验设备、气候试验设备、台式检测设备数据采集和控制的问题，数据记录仪采用微型控制器件和配套外围部件，配合不同信号类型的传感器，布署在测试设备周围，帮用户实现设备联网及设备程控的小型化设计，大大提高用户和测试的工作效率。
功能特点
■系统配置
▪ 微处理器、c-RIO、c-DAQ、单板控制器等模块；
▪ A/D和D/A转换模块；
▪ 接口适配及转换模块；
▪ 数据采集及控制模块；
▪ 通讯处理模块。
■非标测试设备
▪ 支持压力、扭矩、温湿度、伺服、加速度、位移、转速、烟雾、液位等传感器信号的采集；
▪ 支持各种执行部件的控制功能，如电机、气缸、阀门、流量计、压力等；
▪ 丰富的可定制接口控制功能（RS232RS485RS422LANUSB等）；
▪ 专业的数据采集软件，定制化软件界面；
▪ 小型化设计更适用于分布式设备的数据采集及联网;
▪ 具备RS485集线功能。
■设备联网
▪ 丰富的可定制通讯接口适配不同设备的连接；
▪ 专门的接口转换模块实现设备改造及联网；
▪ 支持多达8套的RS232/RS485设备同时进行远程数据采集和程控；
▪ 配合上位机软件可实现数据的采集、管理、存储、回放、报表生成。

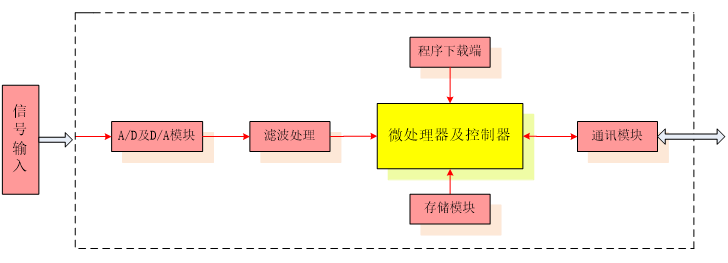

数据记录仪信号采集及传递规律如下图
主要应用
■ 航空、航天、国防、军工等科研院所的非标自动化测试系统搭建；
■ 航空、汽车等行业的机械和电子零部件出厂检测；
■ 工厂生产装配线的自动化改造。
