DMS-1032I数据采集器首套成功交付

发布于：2018-09-28 来源：大禹汇智

近日，在公司测控技术团队全体成员的共同努力下，大禹汇智首套测控设备DMS-1032I数据采集控制器成功交付给航发集团某研制单位。

本次交付的数据采集控制器主要用于轴承的疲劳耐久性等各种试验过程中，对振动传感器、加速度传感器、转速传感器以及压力传感器等多种传感器信号的采集、存储和数据分析，为轴承的疲劳耐久性等多种试验提供技术保障与分析工具。在长期监测应用中，通过我公司自主研发的DMS-ACS软件对某些频率成分进行特征分析，可帮助用户预测故障发生，评估轴承疲劳阶段状态等。

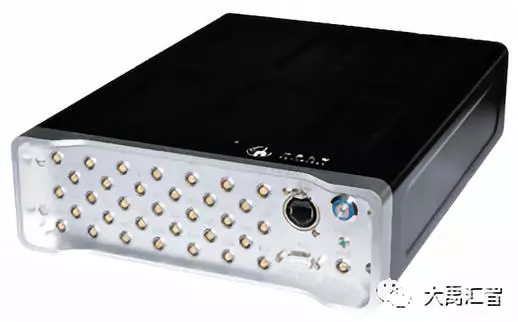

DMS-1032I数据采集控制器是公司研制的新一代数据采集控制器，是一款集数据采集和控制功能于一体的通用测控设备，可用于电信号及各种传感器信号的测量，同时也可以输出模拟电压或开关信号用于实现调节阀、开关阀等各种执行器件的动作。

该数据采集控制器硬件采用ARM微处理器和FPGA的架构，并安装Linux操作系统；通过外围电路实现数据采集和控制功能；配套软件为大禹汇智的数据采集与控制软件DMS-ACS。其主要功能和技术指标如下：

■ 系统配置

处理器速度：400MHz

运行内存：128MB

存储空间：256MB

操作系统：Linux实时系统

■ 通讯接口

网络接口：1个10Mbps/100Mbps自适应

串行接口：1个RS232接口

■ 模拟采集功能

采集信号：电压

测量范围：±10V、±5V、±1V、±0.2V

采集通道：32

ADC分辨率：16位

输入耦合：DC

每通道最大采样率：10kS/s

采集精度：0.1%FS

触发功能：开始触发、停止触发

■ 数字采集功能

采集信号：电压、开关触点

测量范围：最大30VDC

采集通道：32

最大采样率：100kS/s

模拟控制功能

输出信号：电压

电压范围：±10V

驱动电流：±3mA（每通道）

通道数量：4

DAC分辨率：16位

输出刷新率：100kS/s

输出精度:0.1%

■ 数字控制功能

控制电压范围：0~30VDC

控制电流：≤2A

输出类型：漏极输出

控制通道：32

■ 软件功能

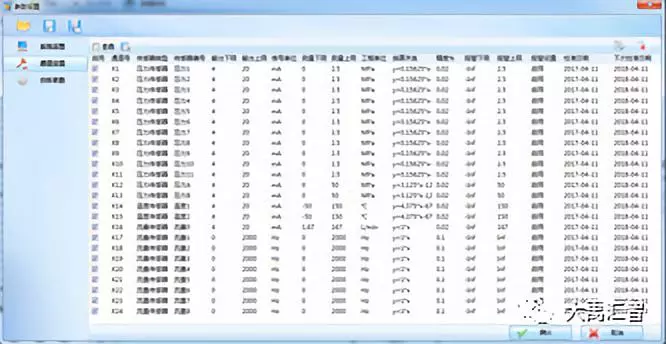

用户管理、权限管理、系统设置、通道设置

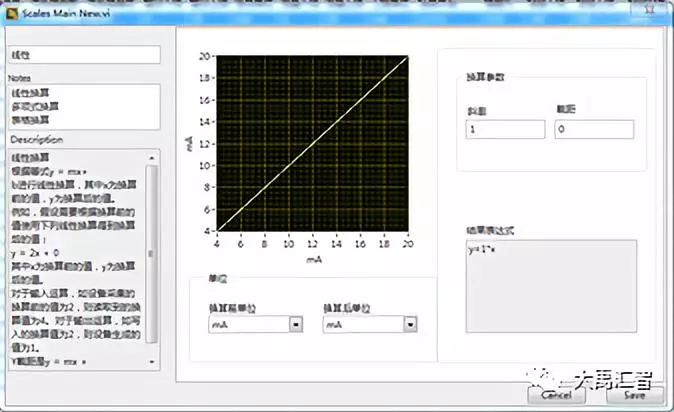

传感器标定和校准提醒

在线分析参数设置

界面显示设置

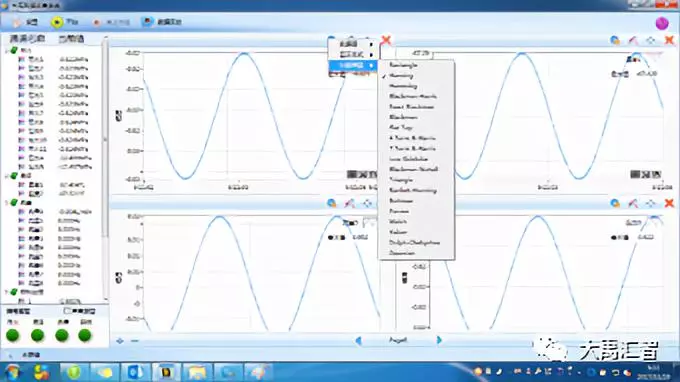

时域分析：均值、峰值、有效值等统计分析

频域分析：FFT、阶次分析、特征频率和故障预测等

历史数据查询、存储数据回放

自定义报表等功能

■ 其他

供电电压：24VDC

功耗：≤30W

工作温度：-10°C~55°C

存储温度：-20°C~75°C

物理尺寸：300mm（长）*210mm（宽）*110mm（高）

■ 主要应用

各种传感器信号采集与数据记录

车载、机载和舰载等数据记录

机器、结构等状态分布式监测

大禹汇智专注于试验测试系统的全过程解决方案，从试验测试数据的自动化采集和控制、自动化测试工艺、自动化入库、试验设备物联网、试验数据的管理和存储、试验数据分析平台等都有相应的软件解决方案，提供自主开发的集数据采集和控制功能于一体的通用测控设备，并帮助用户对设备进行数字化改造，实现试验设备的互联互通。
