航天某所——液发高空模拟试验控制系统

发布于:2019-05-24 来源:大禹汇智

一、客户收益

采用该系统后,客户变更试验程序时,在该部分的试验准备时间从原来的一个月缩短至1天甚至更短,效率提升30倍以上。

二、项目背景

该所原试验设备采用PLC控制,每次试验前必须要对PLC进行编程和校对,每次试验前准备工作至少耗费一个月时间。同时,发动机的每次点火试验粗略估计需耗资两三百万,一旦试验程序准备出现任何问题,都可能导致试验的失败。在试验任务非常紧张的情况下,如何能提高工作效率,降低试验成本,控制试验风险,是摆在客户面前急需要解决的问题。

针对客户需求,我司测控技术团队依托我司自主开发的DMS-ACS采集与控制软件以及DMS-ASS自动化测试管理软件,帮助客户定制开发了一套智能化发动机高空模拟试验控制系统,并于近日配合该所某型号开展了发动机高空模拟试验,试验期间系统性能优异、运行稳定,获得试验技术人员的肯定和认可。

三、解决方案

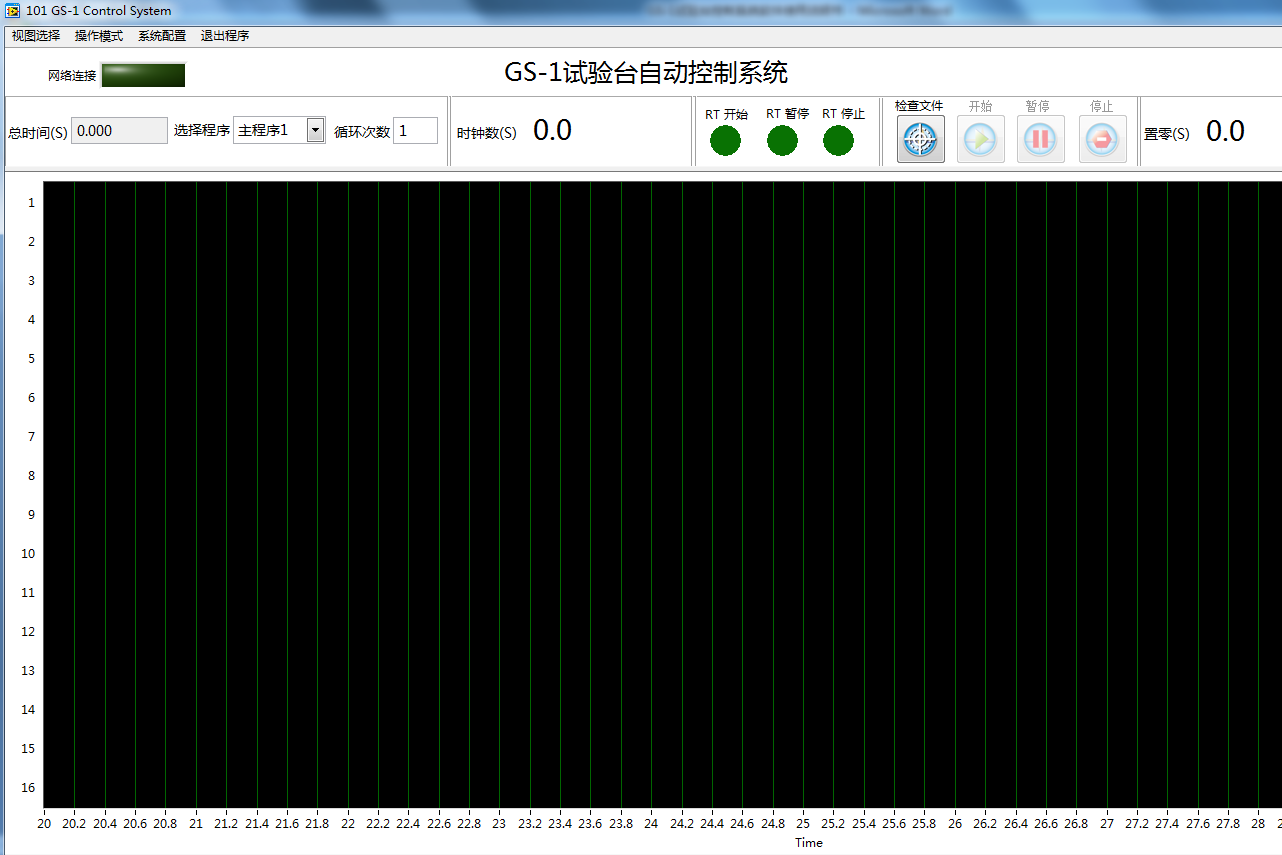

我司开发的智能化试验控制系统,包括控制系统和复记系统两部分,对时间控制精度、时间测量精度、数据采集动态跟踪分析等具有很高的实时处理能力。该系统采用Linux实时系统+Windows系统的组合模式;作为人机界面交互使用的用户终端采用Windows操作系统,友好易用;控制系统前端内则运行Linux实时操作系统,响应快、性能稳定、安全性好、体积小。此组合模式很好地满足了系统对实时性、稳定性、数据安全性等要求。

该试验系统总体结构如图所示,发动机系统中的电磁线圈通过线缆连接到测试机柜。在控制系统内部,通过高速继电器控制电磁线圈回路的通断,同时复记系统实时采集控制指令、回路电流和外部传感器信号。

四、性能指标

1、控制系统

• 控制通道数量:24个;

• 开关响应时间:50;

• 控制时间分辨率:0.1ms;

• 最大负载电压:60VDC;

• 最大负载电流:2A;

• 隔离类型:光电隔离;

• 控制逻辑:用户通过软件任意设置;

2、复记系统

• 监控类型:控制指令、负载工作电流、外部传感器信号;

• 监控通道:24个;

• 采样速率:10kS/s/ch;

• 触发类型:开始触发;

• 同步采样:控制指令同步采样;

• 隔离类型:光电隔离;

3、最大试验时长:360小时(由硬盘存储空间决定);

4、具有面板应急按钮,用于突发情况下的安全停车。

五、内置软件

1、DMS-ACS采集与控制软件

2、DMS-ASS自动化测试管理软件

该系统适用于各种航天器发动机的点火、着陆试验,以及相关推进剂控制算法的系统验证。
