XX产品自动化测试生产线解决方案

发布于:2022-11-09 来源:大禹汇智

一、方案概述

本系统对某所产品装调部用于XX型号生产检测的试验设备及其辅助设备进行了智能化改造,规定了智能化改造的技术参数、接口要求、试验要求及产品质量保证要求。通过对XX型号生产检测的试验条件、设备情况等客观需求的分析,提出本期智能化改造建设方案,以及未来产品装调部智能试验室运转构想,从整体上提供一个完整的、能够适应长期发展需要的智能化试验集控系统解决方案,帮助产品装调部完成生产、试验、监控的数字化管理,使产品装调部的生产、产品研发模式逐步由现有的人工管理过渡到真正的数字化管理。

二、 项目主要成果总结

1、 测试设备联网改造

本次系统建设完成2套 “天线随动分机自动化测试设备”和1套 “整机筛选试验自动化测试设备”的改造联网。

天线随动分机自动化测试设备

测试计算机(XP系统)安装PCI板卡通过422串口与分机测控台的实现对天线随动分机的测试。测试计算机按技术条件测试要求,对能够自动化测试的项目,实现自动化测试,并自动处理数据,判读测试结果、形成电子测试数据。

测试数据采集软件能够按下发的测试任务,分别对分机自动化测试电子数据进行导入采集,必须手动测试部分的数据采取人工录入自动判读的方式,按标准结构化数据模版格式形成满足产品测试数据管理平台存储要求的电子测试数据文档。可上传至工控网上的产品测试数据管理平台相应型号任务管理目录中。

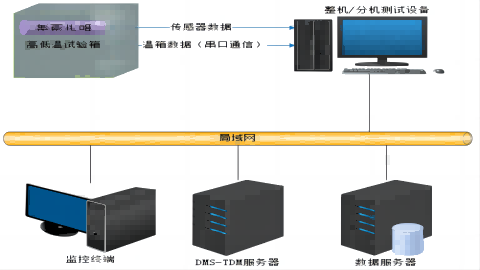

整机筛选试验自动化测试设备

产品自动化测试后,测试数据按标准结构化数据模版格式,标准文件名称形成满足产品测试数据管理平台存储要求的电子测试数据文档,连同过程数据文档(符合标准文件名要求),存放至指定目录下。

测试数据采集软件能够按下发的测试任务,通过事先配置好的设备数据存储目录,实时扫描获取试验数据进行自动上传至管理系统。


2、测试任务管理

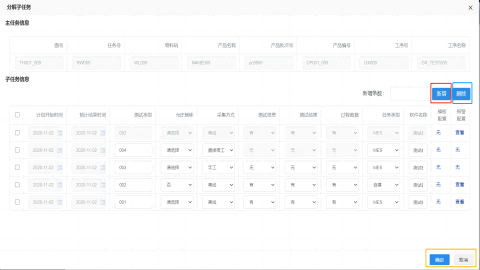

系统支持两种任务创建方式,第一种从MES系统自动接工单任务,自动建立子项任务,第二种手动建立相关测试任务信息。MES获取的任务,支持子任务自定义分解。即在新增条目的输入框中输入想要新增的任务条数,然后点击红框中的新增按钮即可在下方表格中生成空的数据项,若当前任务已分解过子任务且存在子任务,会将存在子任务加载到子任务信息表格中。

测试任务条目采用导航树的方式管理和应用,系统提供针对测试任务的导航树可以按照武器型号、整机/分机图号、工序、批次+测试条目等规则进行建立测试任务,实现任务的统一管理。系统具备测试任务导航树的可视化配置功能,技术人员可以自定义测试条目导航树。为便于以后的测试任务信息自动化录入,系统提供测试任务信息导入功能,可以直接从Excel批量导入测试任务信息。


3、测试数据管理

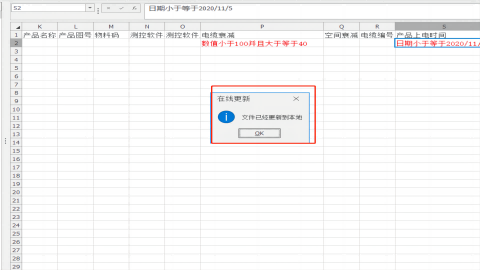

针对产品测试结果数据系统提供数据解析模板的可视化编辑功能,可以将任意Exceltxt文件通过变量设置的方式编辑成模板,并具备增删查改这些基本管理功能,该模板可以对测试台所产生的Excel、txt类试验数据进行提取,其中产品测试的原始数据,系统提供附件上传方式存储,作为原始数据保存在系统中。系统提供自动识别数据文件的能力,可以根据型号、任务、名称等判断条件自动提取相关数据,并保存到数据库中。

系统通过对指定目录定时扫描的方式自动上传该目录内的数据文件及附件。系统提供设备数据存储目录的配置功能,可以通过配置对指定数据存储路径进行扫描,并可以设置扫描周期,包括实时、1分钟、5分钟、1天、自定义时长等。根据配置的路径及设置的采集周期系统自动扫描目录内的文件及数据并自动上传相关数据文件。对于非合格测试数据,需要与用户人机对话判断是否上传或存储本地目录。

系统提供设备辅助试验管控软件,用于测试数据的采集和上传至数据管理平台系统。软件可以直接部署在相关试验设备的工控机上也可以部署在辅助PC或PAD上使用。利用该软件可以实现相关试验设备的数据采集功能。软件具有很强的通用性,可以满足所有试验设备的数据采集及数据上传功能,软件具有易于操作、便于扩展和维护的特点,可以通过配置不断的满足数据采集的变化要求,后续可持续扩展接入新的试验设备。

4、设备管理

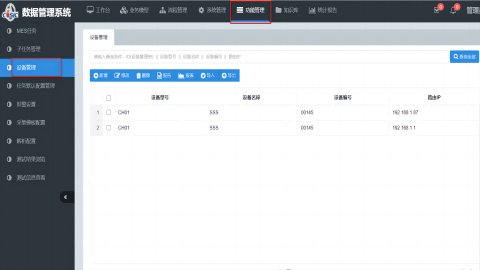

设备管理功能可以对网内仪器设备台帐管理,权限设置。见图4-26。包括设备型号、名称、通道设置、采样频率、IP地址配置、文件存储路径等信息。具有配置信息的新增、编辑、保存等基本维护管理功能。编辑好的配置信息可以直接引用,若下次不修改配置信息,则直接按上次配置的试验准备信息执行数据采集。


5、 数据统计

系统可以对试验数据进行数学处理,便于试验人员能够对试验数据进行一定的分析处理,并在数学处理后对数据再绘图。数据处理要求应包括常用的数学处理和数学公式计算分析等。

常用的数学处理

能够对查询出的数据按用户需要进行组合、排序、筛选,能够进行求和、求平均值等多种数学处理。

根据用户权限允许,能够对各种计算的结果进行输出和绘图。

数学公式计算

在系统中能够对数据进行常用的数学公式计算,实现对数据的分析。

在数据查询中可选择相应数学计算公式,将选择的数据带入到计算公式进行计算,实现对数据的计算分析。

6、报告生成

系统具备可视化的报告模板设计功能,采用office编辑器可以实现在office环境下编辑各种报告模板,通过设置变量参数、数据类型等操作后可以将编辑好的报告模板保存到模板库中,系统具有报告模板版本管理功能,同一型号、同一设备可以有多个版本的报告模板。

用户在进行报告生成时从报告模板库中选则指定的模板后点击生成按钮就会自动生成所需的报告了。系统具有报告模板自动匹配的辅助功能,可以根据指定设置信息自动进行报告模板匹配,大大提高了报告模板的选取效率。

三、项目总结

XX产品自动化测试生产线的建设,以XX产品天线随动分机和整机筛选试验设备为试点,建立了产品测试管理平台以及数据通信协议标准。而其结构化数据标准皆可应用于其他导航设备,为3X所建立导航设备自动化测试生产线奠定基础。并将产品生产过程中产生的大量测试数据进行采集融合分析利用并呈现,为产品测试保障信息交互提供基础。同时为产品故障排查、可靠性分析评估、健康管理以及产品改进设计等提供数据支撑和健康管理提供技术便利,推动自动测试系统从传统的测试判断功能向全寿命周期保障功能发展。
